系统概述

系统时钟为24MHz，使用高云GW2A FPGA从AD9280读取数据后经过一个FIFO作为缓冲，经FIR滤波器处理之后使用AD9708输出。AD9280与AD9708都使用八位并口传输数据。FIFO与FIR滤波器使用高云IP核。FIR滤波器系数使用Matlab的FDATOOL生成。

滤波器系数生成

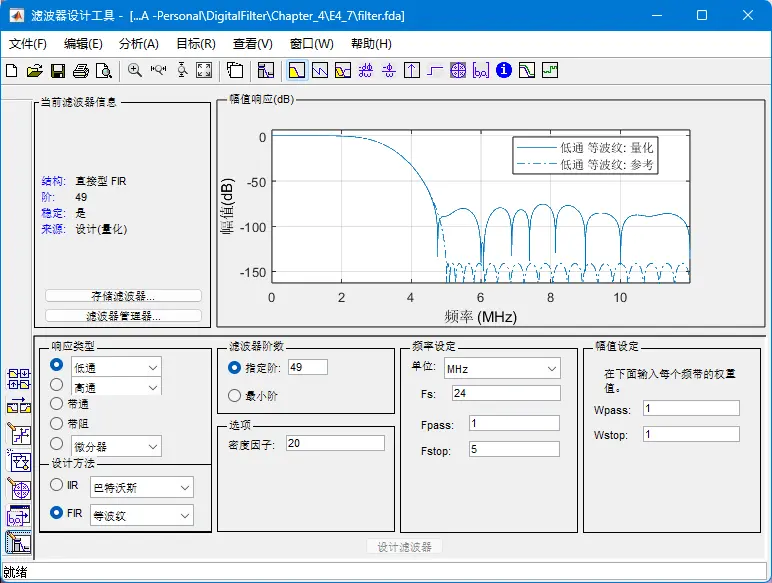

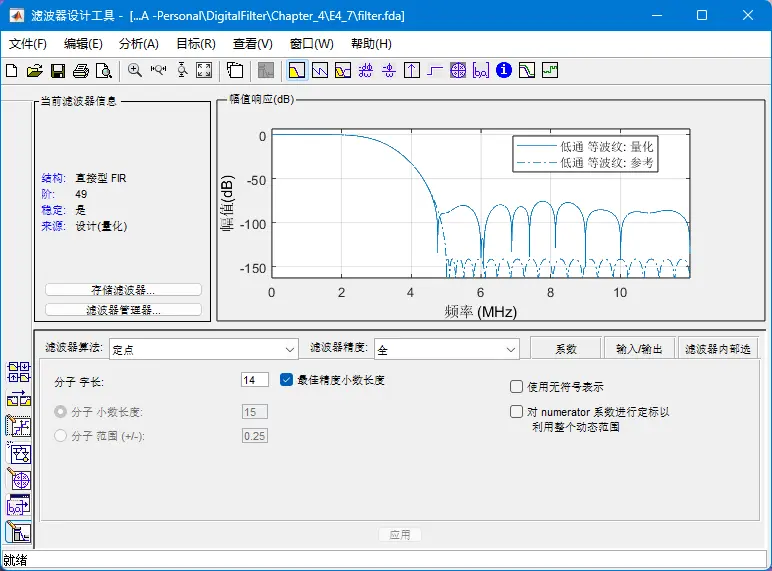

图片 图片 到处时选择导出为C头文件，这样系数是有符号十进制数。将这些系数复制到一个文本文件中，一行一个系数，不要有其他符号。

IP核生成

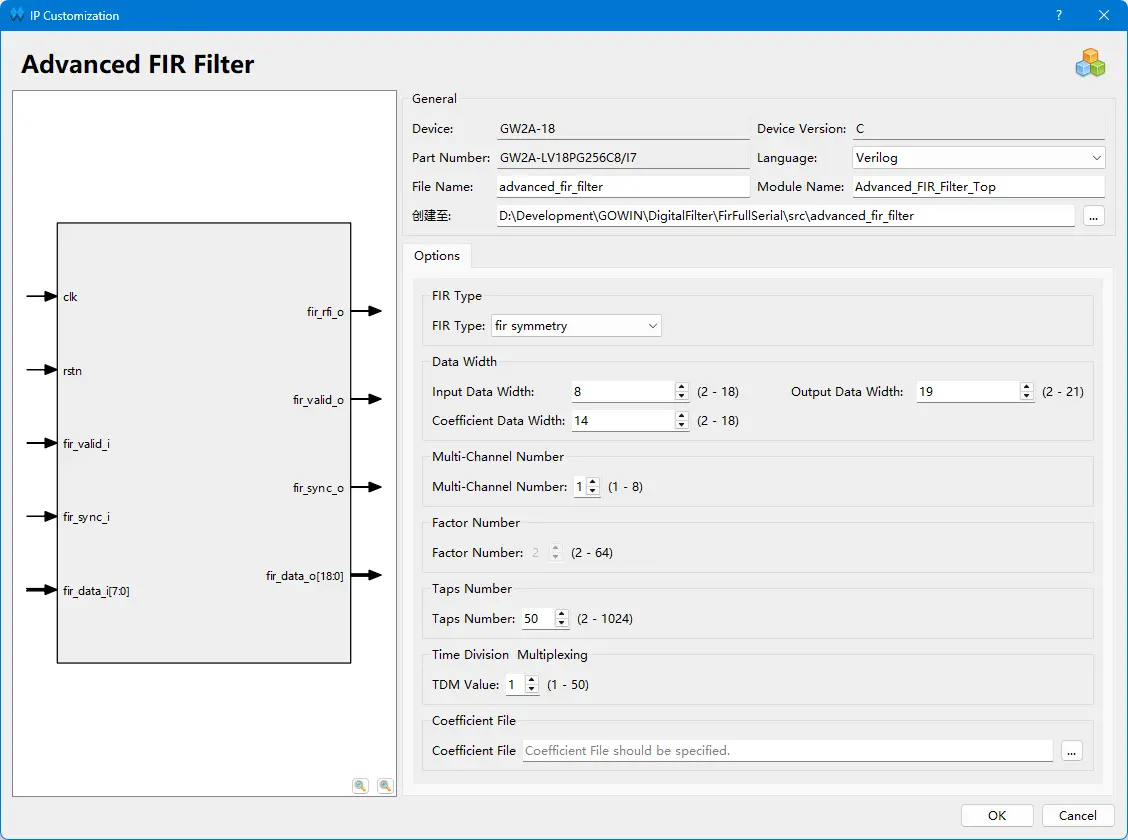

选择’Advanced FIR Filter’IP核。 图片 我在上一个步骤中生成的FIR系数是偶对称、偶整数，具有50个抽头系数，为14位量化。因此’FIR Type’选择’fir symmetry’以节省硬件资源。下方的’Coefficient File’选择上一步骤中的文本文件。 FIFO我选择了异步FIFO，为以后的拓展留下空间。

代码

module top (
    input clk,
    input rst_n,

    output da_clk,
    output reg [7:0] da_data,

    output ad_clk,
    input [7:0] ad_data
);

assign ad_clk = clk24m;
assign da_clk = clk24m;

wire fir_valid_out;
wire fir_sync_out;
wire [20:0] fir_data_out;

wire signed [7:0] signed_fifo_dout;
assign signed_fifo_dout = fifo_dout - 8'd128;

Advanced_FIR_Filter_Top u_fir(
    .clk(clk24m), //input clk
    .rstn(rst_n), //input rstn
    .fir_rfi_o(), //output fir_rfi_o
    .fir_valid_i(fifo_rden), //input fir_valid_i
    .fir_sync_i(1'b1), //input fir_sync_i
    .fir_data_i(signed_fifo_dout), //input [7:0] fir_data_i，使用转换后的有符号数据
    .fir_valid_o(fir_valid_out), //output fir_valid_o
    .fir_sync_o(fir_sync_out), //output fir_sync_o
    .fir_data_o(fir_data_out) //output [18:0] fir_data_o
);


always @(posedge clk24m or negedge rst_n) begin
    if (!rst_n) begin
        da_data <= 8'h80; // 初始化为128
    end else if (fir_valid_out) begin
        da_data <= fir_data_out[14:7]+ 8'd128;
    end

end



wire fifo_full;
wire fifo_empty;
wire fifo_wren;
wire fifo_rden;

assign fifo_wren = rst_n & !fifo_full;
assign fifo_rden = rst_n & !fifo_empty;

wire [7:0] fifo_dout;
fifo_top u_fifo(
    .Data(ad_data), //input [7:0] Data
    .WrClk(clk24m), //input WrClk
    .RdClk(clk24m), //input RdClk
    .WrEn(fifo_wren), //input WrEn
    .RdEn(fifo_rden), //input RdEn
    .Almost_Empty(fifo_empty), //output Almost_Empty
    .Q(fifo_dout), //output [7:0] Q
    .Empty(), //output Empty
    .Full(fifo_full) //output Full
);

wire clk24m;
Gowin_rPLL u_rpll(
    .clkout(clk24m), //output clkout
    .clkin(clk) //input clkin
);

endmodule

注意事项

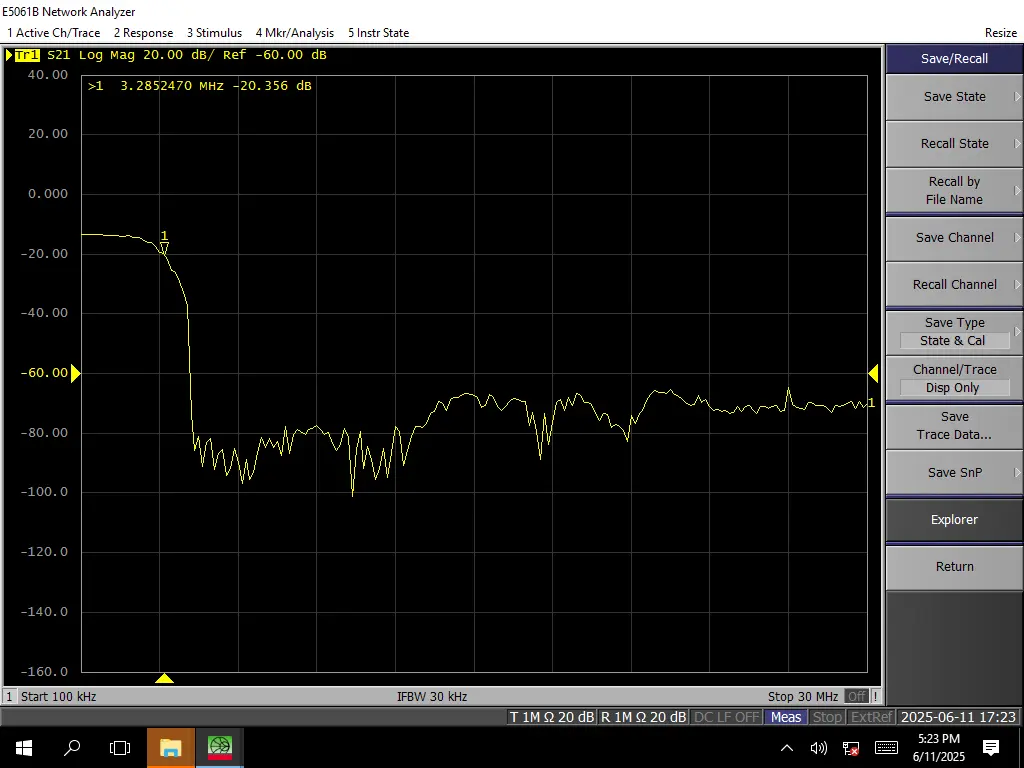

  1. FIR滤波器的设计方法选择等纹波。如果选择窗函数，会导致输出有明显的阶梯状。（至少在49阶低通滤波器下是这样的）
  2. 输入FIR滤波器之前要把直流量减去。
  3. 从滤波器的输出中选择哪8位非常重要
